塑料绝缘耐火电力电缆
发布时间：2016-08-24
执行标准
GB/T12706、GB/T19216.11
适用范围及特点
本产品适用于额定电压0.6/1kV电力线路中作传输电能用。该产品除具有普通塑力缆的特性外，还具有在万一发生火灾燃烧时，仍能保证在一定时间内正常通电的特性。特别适用于火灾报警、消防设施、紧急疏散等火灾应急系统的配电。
型号规格
●型号名称及主要用途
|
型号 |
名称 |
主要用途 |
|
NH-VV |
铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆 |
用于固定敷设的耐火场合 |
|
NH-YJV |
铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆 |
|
|
NH-VV22 |
铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆 |
用于承受较大机械外力固定敷设的耐火场合 |
|
NH-YJV22 |
铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套耐火电力电缆 |
|
|
NH-VV32 |
铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护耐火电力电缆 |
用于承受较大机械外力、抗拉强度要求高固定敷设的耐火场合 |
|
NH-YJV32 |
铜芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套耐火电力电缆 |
|
|
NH-VV62 |
铜芯聚氯乙烯绝缘不锈钢带铠装聚氯乙烯护套耐火电力电缆 |
|
|
NH-YJV62 |
铜芯交联聚乙烯绝缘不锈钢带铠装聚氯乙烯护套耐火电力电缆 |
规格
|
产品型号 |
芯数 |
标称截面 |
|
NH-VV NH-YJV |
1 |
1.5~1000 |
|
NH-VV NH-YJV |
2 |
1.5~185 |
|
NH-VV NH-YJV |
3 |
1.5~300 |
|
NH-VV NH-YJV |
3+1 |
4~300 |
|
NH-VV NH-YJV |
4 |
4~300 |
|
注：单芯NH-VV22、NH-YJV22电缆只允许用于直流场合，可按用户要求生产五芯或其他型号规格的耐火电力电缆。 |
||
电气性能
●导体直流电阻参照聚氯乙烯绝缘及护套电力电缆。
●绝缘电阻
|
序号 |
性能 |
聚氯乙烯绝缘 |
交联聚乙烯绝缘 |
|
1 |
体积电阻率ρ Ω·cm |
1013 |
- |
|
2 |
绝缘电阻常数MΩ·km |
36.7 |
- |
●交流电压试验
成品电缆经受交流50Hz、5min、3500V的电压试验不击穿，对于单芯电缆，则进行浸水耐压试验。
●耐火性能要求见表4。
符合IEC332-1 的耐火试验要求。
|
火焰温度 ℃ |
试验电压kV |
供火时间 |
试验要求 |
|
750~800 |
0.6 |
90 |
2A熔丝不断 |

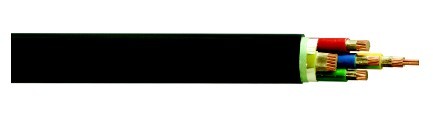

结构示意图
使用条件
交货长度
●导体的最高长期允许工作温度：聚氯乙烯绝缘 70℃；交联聚乙烯绝缘90℃。
●电缆短路时（最长持续时间不超过5s），导体的最高温度不超过： 聚氯乙烯绝缘 160℃；交联聚乙烯绝缘 250℃。
●敷设时环境温度应不低于0℃。
●电缆允许弯曲半径为：无铠装时,单芯电缆不小于电缆直径的20倍，多芯电缆不小于电缆直径的15倍;有铠装时,单芯电缆不小于电缆直径的15倍,多芯电缆不小于直径的10倍.
交货长度
●交货电缆单根长度不小于100m, 允许长度不小于20m的短段电缆交货，其数量不超过交货长度的±10%。
●根据双方协议，允许任何长度的电缆交货。
●长度计量误差不超过±0.5%。
