交联聚乙烯绝缘控制电缆
发布时间：2016-08-24
一、执行标准
GB/T 9330.3 塑料绝缘控制电缆 第3部分：交联聚乙烯绝缘聚氯乙烯护套控制电缆
GB/T 19666 阻燃和耐火电线电缆通则
Q/XYT 11 阻燃、耐火控制电缆
二、用途
交联聚乙烯绝缘控制电缆适用于交流额定电压0.6/1kV和450/750V系统的控制、监控回路及保护线路等场合，用于配电控制及发电厂变电站的电力和电动的控制。
三、使用特性
1、交流额定电压（U0/U）：0.6/1kV、450/750V。
2、最高工作温度：硅烷交联聚乙烯绝缘不超过90℃；辐照交联聚乙烯绝缘不超过105℃、125℃、135℃。
3、最低环境温度：-15℃。
4、电缆安装敷设温度应不低于0℃。
5、电缆允许弯曲半径：非铠装电缆和铜丝编织屏蔽软电缆最小为电缆外径的6倍；铜带（铜塑复合带）屏蔽、铝塑复合带屏蔽、钢带铠装、钢丝缠绕铠装电缆最小为电缆外径的12倍。
四、代号名称和含义
表1 代号名称和含义
|
型 号 |
代号 |
说明 |
|
特性 |
ZR NH WDZR WDZN |
阻燃：分A、B、C级 耐火：分A、B级 无卤低烟阻燃：分A、B、C级 无卤低烟阻燃耐火 |
|
类别用途 |
K |
控制电缆 |
|
导体 |
T （A） （B） |
铜（省略） 第1种实心铜导体（省略） 第2种绞合铜导体（7股绞合） |
|
绝缘材料 |
YJ YJ(F) |
硅烷交联聚乙烯 辐照交联聚乙烯 |
|
护套材料 |
V VF Y G |
聚氯乙烯、阻燃聚氯乙烯 丁腈复合物 聚乙烯、聚烯烃 硅橡胶 |
|
屏蔽材料 |
P P1 P2 P3 |
铜丝编织屏蔽 镀锡铜丝编织屏蔽 铜带（或铜塑复合带）绕包屏蔽 铝塑复合带绕包屏蔽 |
|
外护层 （铠装及护套） |
22 32 23 33 92 93 LS LS02 LS03 |
钢带铠装聚氯乙烯护套 钢丝缠绕铠装聚氯乙烯护套 钢带铠装聚烯烃护套 钢丝缠绕铠装聚烯烃护套 钢丝编织铠装聚氯乙烯护套 钢丝编织铠装聚烯烃护套 联锁铠装 联锁铠装聚氯乙烯护套 联锁铠装聚烯烃护套 |
五、产品型号名称
表2 产品型号名称
|
型号 |
名 称 |
|
KYJV |
铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆 |
|
KYJVP |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆 |
|
KYJVP2 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽控制电缆 |
|
KYJVP3 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽控制电缆 |
|
KYJV22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 |
|
KYJVP22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽钢带铠装控制电缆 |
|
KYJVP2-22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢带铠装控制电缆 |
|
KYJVP3-22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽钢带铠装控制电缆 |
|
KYJV32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套钢丝缠绕铠装控制电缆 |
|
KYJVP32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽钢丝缠绕铠装控制电缆 |
|
KYJVP2-32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装控制电缆 |
|
KYJVP3-32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝缠绕铠装控制电缆 |
|
KYJV92 |
铜芯交联聚乙烯绝缘聚氯乙烯护套钢丝编织铠装控制电缆 |
|
KYJVP92 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽钢丝编织铠装控制电缆 |
|
KYJVP2-92 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝编织铠装控制电缆 |
|
KYJVP3-92 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝编织铠装控制电缆 |
|
KYJVLS02 |
铜芯交联聚乙烯绝缘聚氯乙烯护套联锁铠装铠装控制电缆 |
|
KYJVPLS02 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽联锁铠装控制电缆 |
|
KYJVP2LS02 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽联锁铠装控制电缆 |
|
KYJVP3LS02 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽联锁铠装控制电缆 |
|
ZR-KYJV |
铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃控制电缆 |
|
ZR-KYJVP |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽阻燃控制电缆 |
|
ZR-KYJVP2 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽阻燃控制电缆 |
|
ZR-KYJVP3 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽阻燃控制电缆 |
|
ZR-KYJV22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装阻燃控制电缆 |
|
ZR-KYJVP22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KYJVP2-22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KYJVP3-22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KYJV32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KYJVP32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KYJVP2-32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KYJVP3-32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
NH-KYJV |
铜芯交联聚乙烯绝缘聚氯乙烯护套耐火控制电缆 |
|
NH-KYJVP |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽耐火控制电缆 |
|
NH-KYJVP2 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽耐火控制电缆 |
|
NH-KYJVP3 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽耐火控制电缆 |
|
NH-KYJV22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装耐火控制电缆 |
|
NH-KYJVP22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽钢带铠装耐火控制电缆 |
|
NH-KYJVP2-22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢带铠装耐火控制电缆 |
|
NH-KYJVP3-22 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽钢带铠装耐火控制电缆 |
|
NH-KYJV32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套钢丝缠绕铠装耐火控制电缆 |
|
NH-KYJVP32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KYJVP2-32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KYJVP3-32 |
铜芯交联聚乙烯绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝缠绕铠装耐火控制电缆 |
|
WDZR-KYJ(F)Y |
铜芯辐照交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP |
铜芯辐照交联聚乙烯绝缘聚烯烃护套编织屏蔽无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP2 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铜带（或铜塑复合带）屏蔽无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP3 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)Y23 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套钢带铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP23 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套编织屏蔽钢带铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP2-23 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铜带（或铜塑复合带）屏蔽钢带铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP3-23 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽钢带铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)Y33 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套钢丝缠绕铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP33 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套编织屏蔽钢丝缠绕铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP2-32 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP3-33 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽钢丝缠绕铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)Y93 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套钢丝编织铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP93 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套编织屏蔽钢丝编织铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP2-93 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铜带（或铜塑复合带）屏蔽钢丝编织铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP3-93 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽钢丝编织铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YLS03 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套联锁铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YPLS03 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套编织屏蔽联锁铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP2LS03 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铜带（或铜塑复合带）屏蔽联锁铠装无卤低烟阻燃控制电缆 |
|
WDZR-KYJ(F)YP3LS03 |
铜芯辐照交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽联锁铠装无卤低烟阻燃控制电缆 |
|
注：1、阻燃（ZR）分为成束A、B、C类阻燃，分别表示为ZA、ZB、ZC，一般不注明（ZR）等级则为C类；2、耐火（NH）分为A、B类耐火，分别表示为NA、NB，一般不注明（NH）等级则为B类； 3、辐照交联聚乙烯有105℃、125℃、135℃耐温等级； 4、对于其他一些常用型号按表1的规定进行表示。 |
|
六、电缆规格
表3 电缆规格
|
型 号 |
额定电压 V |
导体标称截面mm2 |
||||||||
|
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
||||
|
芯数 |
||||||||||
|
KYJV、KYJVP系列 |
600/1000
450/750 |
2～61 |
2～14 |
2～10 |
||||||
|
KYJVP2、KYJVP3系列 |
4～61 |
4～14 |
4～10 |
|||||||
|
KYJV22、KYJVP-22、KYJVP2-22、KYJVP3-22系列 |
7～61 |
4～61 |
4～14 |
4～10 |
||||||
|
KYJV32系列 |
19～61 |
7～61 |
4～14 |
4～10 |
||||||
|
注：推荐的芯数系列为：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。 |
||||||||||
七、绝缘线芯识别
1、绝缘线芯识别采用：颜色识别、数字识别等方式
2、用颜色识别，5芯及以下电缆的绝缘线芯采用颜色标志识别，也可以采用数字识别。
3、用数字识别，由内层到外层从1开始按自然数序顺时针方向排列，数字标志颜色应与绝缘颜色有明显的不同。
八、产品结构示意图

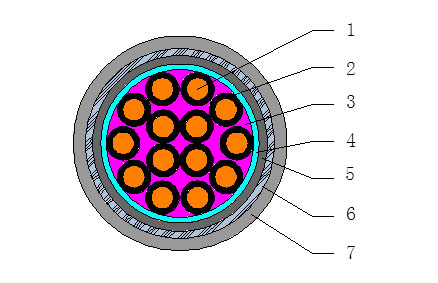

1-导体2-绝缘3-填充4-包带5-内衬层6-钢带铠装层7-外护套
图1额定电压450/750V（0.6/1kV）钢带铠装型控制电缆

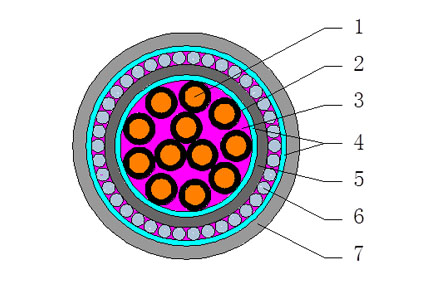

1-导体2-绝缘3-填充4-包带5-内衬层6-钢丝缠绕铠装层7-外护套
图2额定电压450/750V（0.6/1kV）钢丝缠绕铠装型控制电缆

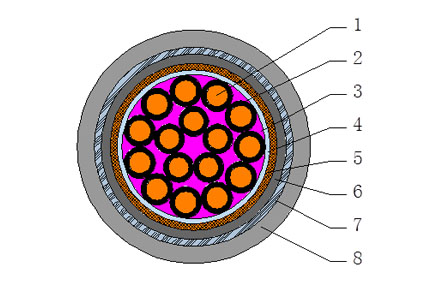

1-导体2-绝缘3-填充4-包带5-屏蔽层6-内护套7-钢带铠装层8-外护套
图3额定电压450/750V（0.6/1kV）编织屏蔽钢带铠装型控制电缆

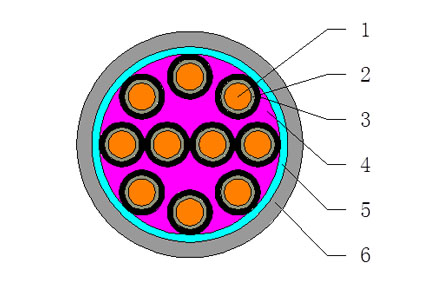

1-导体2-耐火层3-绝缘4-填充5-包带6-外护套
图4额定电压450/750V（0.6/1kV）耐火控制电缆
