氟塑料绝缘控制电缆
发布时间：2016-08-24
一、执行标准
Q/XYT 6 氟塑料绝缘控制电缆
二、用途
氟塑料绝缘控制电缆适用于交流额定电压0.6/1kV和450/750V系统的控制、监控回路及保护线路等场合，具有耐高、低温，耐酸碱，耐油，阻燃等优异性能，广泛应用于石油、化工、电力、冶金等国家支柱产业、重大基础建设项目高温及恶劣环境中控制系统的传输线。
三、使用特性
1、交流额定电压（U0/U）：0.6/1kV、450/750V
2、最高工作温度：200℃
3、最低环境温度：氟塑料护套和硅橡胶护套电缆为-60℃；聚氯乙烯护套电缆为-15℃。
4、电缆安装敷设温度应不低于：氟塑料护套和硅橡胶护套电缆为-20℃；聚氯乙烯护套电缆为0℃。
5、电缆允许弯曲半径：非铠装电缆和屏蔽软电缆最小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆最小为电缆外径的12倍。
四、代号名称和含义
表1 代号名称和含义
|
型 号 |
代号 |
说明 |
|
特性 |
ZR NH |
阻燃：分A、B、C级 耐火：分A、B级 |
|
类别用途 |
K |
控制电缆 |
|
导体 |
T （A） （B） R |
铜（省略） 第1种实心铜导体（省略） 第2种绞合铜导体（7股绞合） 第5种软铜导体 |
|
绝缘材料 |
F |
氟塑料 |
|
护套材料 |
F G V VF |
氟塑料 硅橡胶 聚氯乙烯、阻燃聚氯乙烯 丁腈复合物 |
|
屏蔽材料 |
P P1 P2 P3 |
铜丝编织屏蔽 镀锡铜丝编织屏蔽 铜带（或铜塑复合带）绕包屏蔽 铝塑复合带绕包屏蔽 |
|
外护层 （铠装及护套） |
22 32 92 LS LS02 |
钢带铠装聚氯乙烯护套 钢丝缠绕铠装聚氯乙烯护套 钢丝编织铠装聚氯乙烯护套 联锁铠装护套 联锁铠装聚氯乙烯护套 |
五、产品型号名称
表2 产品型号名称
|
型号 |
名 称 |
|
KFF |
铜芯氟塑料绝缘氟塑料护套控制电缆 |
|
KFFP |
铜芯氟塑料绝缘氟塑料护套编织屏蔽控制电缆 |
|
KFFP2 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽控制电缆 |
|
KFFP3 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽控制电缆 |
|
KFF22 |
铜芯氟塑料绝缘氟塑料护套钢带铠装控制电缆 |
|
KFFP22 |
铜芯氟塑料绝缘氟塑料护套编织屏蔽钢带铠装控制电缆 |
|
KFFP2-22 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽钢带铠装控制电缆 |
|
KFFP3-22 |
铜芯聚氟塑料绝缘氟塑料护套铝塑复合带屏蔽钢带铠装控制电缆 |
|
KFF32 |
铜芯氟塑料绝缘氟塑料护套钢丝缠绕铠装控制电缆 |
|
KFFP32 |
铜芯氟塑料绝缘氟塑料护套编织屏蔽钢丝缠绕铠装控制电缆 |
|
KFFP2-32 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装控制电缆 |
|
KFFP3-32 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽钢丝缠绕铠装控制电缆 |
|
KFF92 |
铜芯氟塑料绝缘氟塑料护套钢丝编织铠装控制电缆 |
|
KFFP92 |
铜芯氟塑料绝缘氟塑料护套编织屏蔽钢丝编织铠装控制电缆 |
|
KFFP2-92 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽钢丝编织铠装控制电缆 |
|
KFFP3-92 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽钢丝编织铠装控制电缆 |
|
KFFLS |
铜芯氟塑料绝缘氟塑料护套联锁铠装控制电缆 |
|
KFFPLS |
铜芯氟塑料绝缘氟塑料护套编织屏蔽联锁铠装控制电缆 |
|
KFFP2LS |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽联锁铠装控制电缆 |
|
KFFP3LS |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽联锁铠装控制电缆 |
|
KFFR |
铜芯氟塑料绝缘氟塑料护套控制软电缆 |
|
KFFRP |
铜芯氟塑料绝缘氟塑料护套编织屏蔽控制软电缆 |
|
KFFRP2 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽控制软电缆 |
|
KFFRP3 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽控制软电缆 |
|
KFG |
铜芯氟塑料绝缘硅橡胶护套控制电缆 |
|
KFGP |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽控制电缆 |
|
KFGP2 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽控制电缆 |
|
KFGP3 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽控制电缆 |
|
KFG22 |
铜芯氟塑料绝缘硅橡胶护套钢带铠装控制电缆 |
|
KFGP22 |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽钢带铠装控制电缆 |
|
KFGP2-22 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽钢带铠装控制电缆 |
|
KFGP3-22 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽钢带铠装控制电缆 |
|
KFG32 |
铜芯氟塑料绝缘硅橡胶护套钢丝缠绕铠装控制电缆 |
|
KFGP32 |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽钢丝缠绕铠装控制电缆 |
|
KFGP2-32 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装控制电缆 |
|
KFGP3-32 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽钢丝缠绕铠装控制电缆 |
|
KFG92 |
铜芯氟塑料绝缘硅橡胶护套钢丝编织铠装控制电缆 |
|
KFGP92 |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽钢丝编织铠装控制电缆 |
|
KFGP2-92 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽钢丝编织铠装控制电缆 |
|
KFGP3-92 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽钢丝编织铠装控制电缆 |
|
KFGLS |
铜芯氟塑料绝缘硅橡胶护套联锁铠装控制电缆 |
|
KFGPLS |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽联锁铠装控制电缆 |
|
KFGP2LS |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽联锁铠装控制电缆 |
|
KFGP3LS |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽联锁铠装控制电缆 |
|
KFGR |
铜芯氟塑料绝缘硅橡胶护套控制软电缆 |
|
KFGRP |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽控制软电缆 |
|
KFGRP2 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽控制软电缆 |
|
KFGRP3 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽控制软电缆 |
|
KFV |
铜芯氟塑料绝缘聚氯乙烯护套控制电缆 |
|
KFVP |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽控制电缆 |
|
KFVP2 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽控制电缆 |
|
KFVP3 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽控制电缆 |
|
KFV22 |
铜芯氟塑料绝缘聚氯乙烯护套钢带铠装控制电缆 |
|
KFVP22 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽钢带铠装控制电缆 |
|
KFVP2-22 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢带铠装控制电缆 |
|
KFVP3-22 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽钢带铠装控制电缆 |
|
KFV32 |
铜芯氟塑料绝缘聚氯乙烯护套钢丝缠绕铠装控制电缆 |
|
KFVP32 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽钢丝缠绕铠装控制电缆 |
|
KFVP2-32 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装控制电缆 |
|
KFVP3-32 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝缠绕铠装控制电缆 |
|
KFV92 |
铜芯氟塑料绝缘聚氯乙烯护套钢丝编织铠装控制电缆 |
|
KFVP92 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽钢丝编织铠装控制电缆 |
|
KFVP2-92 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝编织铠装控制电缆 |
|
KFVP3-92 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝编织铠装控制电缆 |
|
KFVLS02 |
铜芯氟塑料绝缘聚氯乙烯护套联锁铠装控制电缆 |
|
KFVPLS02 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽联锁铠装控制电缆 |
|
KFVP2LS02 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽联锁铠装控制电缆 |
|
KFVP3LS02 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽联锁铠装控制电缆 |
|
KFVR |
铜芯氟塑料绝缘聚氯乙烯护套控制软电缆 |
|
KFVRP |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽控制软电缆 |
|
KFVRP2 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽控制软电缆 |
|
KFVRP3 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽控制软电缆 |
|
ZR-KFF |
铜芯氟塑料绝缘氟塑料护套阻燃控制电缆 |
|
ZR-KFFP |
铜芯氟塑料绝缘氟塑料护套编织屏蔽阻燃控制电缆 |
|
ZR-KFFP2 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽阻燃控制电缆 |
|
ZR-KFFP3 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽阻燃控制电缆 |
|
ZR-KFF22 |
铜芯氟塑料绝缘氟塑料护套钢带铠装阻燃控制电缆 |
|
ZR-KFFP22 |
铜芯氟塑料绝缘氟塑料护套编织屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFFP2-22 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFFP3-22 |
铜芯聚氟塑料绝缘氟塑料护套铝塑复合带屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFF32 |
铜芯氟塑料绝缘氟塑料护套钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFFP32 |
铜芯氟塑料绝缘氟塑料护套编织屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFFP2-32 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFFP3-32 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFFR |
铜芯氟塑料绝缘氟塑料护套阻燃控制软电缆 |
|
ZR-KFFRP |
铜芯氟塑料绝缘氟塑料护套编织屏蔽阻燃控制软电缆 |
|
ZR-KFFRP2 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽阻燃控制软电缆 |
|
ZR-KFFRP3 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽阻燃控制软电缆 |
|
ZR-KFG |
铜芯氟塑料绝缘硅橡胶护套阻燃控制电缆 |
|
ZR-KFGP |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽阻燃控制电缆 |
|
ZR-KFGP2 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽阻燃控制电缆 |
|
ZR-KFGP3 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽阻燃控制电缆 |
|
ZR-KFG22 |
铜芯氟塑料绝缘硅橡胶护套钢带铠装阻燃控制电缆 |
|
ZR-KFGP22 |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFGP2-22 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFGP3-22 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFG32 |
铜芯氟塑料绝缘硅橡胶护套钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFGP32 |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFGP2-32 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFGP3-32 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFGR |
铜芯氟塑料绝缘硅橡胶护套阻燃控制软电缆 |
|
ZR-KFGRP |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽阻燃控制软电缆 |
|
ZR-KFGRP2 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽阻燃控制软电缆 |
|
ZR-KFGRP3 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽阻燃控制软电缆 |
|
ZR-KFV |
铜芯氟塑料绝缘聚氯乙烯护套阻燃控制电缆 |
|
ZR-KFVP |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽阻燃控制电缆 |
|
ZR-KFVP2 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽阻燃控制电缆 |
|
ZR-KFVP3 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽阻燃控制电缆 |
|
ZR-KFV22 |
铜芯氟塑料绝缘聚氯乙烯护套钢带铠装阻燃控制电缆 |
|
ZR-KFVP22 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFVP2-22 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFVP3-22 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽钢带铠装阻燃控制电缆 |
|
ZR-KFV32 |
铜芯氟塑料绝缘聚氯乙烯护套钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFVP32 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFVP2-32 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFVP3-32 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝缠绕铠装阻燃控制电缆 |
|
ZR-KFVR |
铜芯氟塑料绝缘聚氯乙烯护套阻燃控制软电缆 |
|
ZR-KFVRP |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽阻燃控制软电缆 |
|
ZR-KFVRP2 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽阻燃控制软电缆 |
|
ZR-KFVRP3 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽阻燃控制软电缆 |
|
NH-KFF |
铜芯氟塑料绝缘氟塑料护套耐火控制电缆 |
|
NH-KFFP |
铜芯氟塑料绝缘氟塑料护套编织屏蔽耐火控制电缆 |
|
NH-KFFP2 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽耐火控制电缆 |
|
NH-KFFP3 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽耐火控制电缆 |
|
NH-KFF22 |
铜芯氟塑料绝缘氟塑料护套钢带铠装耐火控制电缆 |
|
NH-KFFP22 |
铜芯氟塑料绝缘氟塑料护套编织屏蔽钢带铠装耐火控制电缆 |
|
NH-KFFP2-22 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽钢带铠装耐火控制电缆 |
|
NH-KFFP3-22 |
铜芯聚氟塑料绝缘氟塑料护套铝塑复合带屏蔽钢带铠装耐火控制电缆 |
|
NH-KFF32 |
铜芯氟塑料绝缘氟塑料护套钢丝缠绕铠装耐火控制电缆 |
|
NH-KFFP32 |
铜芯氟塑料绝缘氟塑料护套编织屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFFP2-32 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFFP3-32 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFFR |
铜芯氟塑料绝缘氟塑料护套耐火控制软电缆 |
|
NH-KFFRP |
铜芯氟塑料绝缘氟塑料护套编织屏蔽耐火控制软电缆 |
|
NH-KFFRP2 |
铜芯氟塑料绝缘氟塑料护套铜带（或铜塑复合带）屏蔽耐火控制软电缆 |
|
NH-KFFRP3 |
铜芯氟塑料绝缘氟塑料护套铝塑复合带屏蔽耐火控制软电缆 |
|
NH-KFG |
铜芯氟塑料绝缘硅橡胶护套耐火控制电缆 |
|
NH-KFGP |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽耐火控制电缆 |
|
NH-KFGP2 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽耐火控制电缆 |
|
NH-KFGP3 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽耐火控制电缆 |
|
NH-KFG22 |
铜芯氟塑料绝缘硅橡胶护套钢带铠装耐火控制电缆 |
|
NH-KFGP22 |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽钢带铠装耐火控制电缆 |
|
NH-KFGP2-22 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽钢带铠装耐火控制电缆 |
|
NH-KFGP3-22 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽钢带铠装耐火控制电缆 |
|
NH-KFG32 |
铜芯氟塑料绝缘硅橡胶护套钢丝缠绕铠装耐火控制电缆 |
|
NH-KFGP32 |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFGP2-32 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFGP3-32 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFGR |
铜芯氟塑料绝缘硅橡胶护套耐火控制软电缆 |
|
NH-KFGRP |
铜芯氟塑料绝缘硅橡胶护套编织屏蔽耐火控制软电缆 |
|
NH-KFGRP2 |
铜芯氟塑料绝缘硅橡胶护套铜带（或铜塑复合带）屏蔽耐火控制软电缆 |
|
NH-KFGRP3 |
铜芯氟塑料绝缘硅橡胶护套铝塑复合带屏蔽耐火控制软电缆 |
|
NH-KFV |
铜芯氟塑料绝缘聚氯乙烯护套耐火控制电缆 |
|
NH-KFVP |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽耐火控制电缆 |
|
NH-KFVP2 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽耐火控制电缆 |
|
NH-KFVP3 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽耐火控制电缆 |
|
NH-KFV22 |
铜芯氟塑料绝缘聚氯乙烯护套钢带铠装耐火控制电缆 |
|
NH-KFVP22 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽钢带铠装耐火控制电缆 |
|
NH-KFVP2-22 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢带铠装耐火控制电缆 |
|
NH-KFVP3-22 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽钢带铠装耐火控制电缆 |
|
NH-KFV32 |
铜芯氟塑料绝缘聚氯乙烯护套钢丝缠绕铠装耐火控制电缆 |
|
NH-KFVP32 |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFVP2-32 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFVP3-32 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽钢丝缠绕铠装耐火控制电缆 |
|
NH-KFVR |
铜芯氟塑料绝缘聚氯乙烯护套耐火控制软电缆 |
|
NH-KFVRP |
铜芯氟塑料绝缘聚氯乙烯护套编织屏蔽耐火控制软电缆 |
|
NH-KFVRP2 |
铜芯氟塑料绝缘聚氯乙烯护套铜带（或铜塑复合带）屏蔽耐火控制软电缆 |
|
NH-KFVRP3 |
铜芯氟塑料绝缘聚氯乙烯护套铝塑复合带屏蔽耐火控制软电缆 |
|
注：1、阻燃（ZR）分为成束A、B、C类阻燃，分别表示为ZA、ZB、ZC，一般不注明（ZR）等级则为C类；2、耐火（NH）分为A、B类耐火，分别表示为NA、NB，一般不注明（NH）等级则为B类； 3、对于其他一些常用型号按表1的规定进行表示。 |
|
六、电缆规格
表3 电缆规格
|
型 号 |
额定 电压 V |
导体标称截面mm2 |
||||||||||
|
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|||||
|
芯数 |
||||||||||||
|
KFF、KFG、KFV、KFFP、KFGP、KFVP系列 |
450/750
600/1000 |
— |
2～61 |
2～14 |
2～10 |
|||||||
|
KFFP2、KFGP2、KFVP2、KFFP3、KFGP3、KFVP3系列 |
— |
4～61 |
4～14 |
4～10 |
||||||||
|
KFF22、KFG22、KFV22、KFFP2-22、KFGP2-22、KFVP2-22系列 |
— |
7～61 |
4～61 |
4～14 |
4～10 |
|||||||
|
KFF32、KFG32、KFV32系列 |
— |
19～61 |
7～61 |
4～14 |
4～10 |
|||||||
|
KFFR、KFGR、KFVR系列 |
2～61 |
- |
- |
|||||||||
|
KFFRP、KFGRP、KFVRP系列 |
2～61 |
2～48 |
- |
- |
||||||||
|
注：推荐的芯数系列为：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。 |
||||||||||||
七、绝缘线芯识别
1、绝缘线芯识别采用：颜色识别、数字识别等方式。
2、用颜色识别，5芯及以下电缆的绝缘线芯采用颜色标志识别，也可以采用数字识别。
3、用数字识别，由内层到外层从1开始按自然数序顺时针方向排列，数字标志颜色应与绝缘颜色有明显的不同。

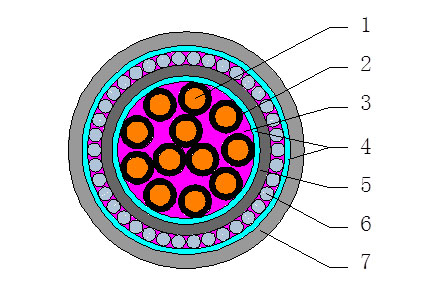

1-导体2-绝缘3-填充4-包带5-编织屏蔽层6-内护套7-钢带铠装层8-外护套
图1额定电压450/750V（0.6/1kV）编织屏蔽钢带铠装型控制电缆

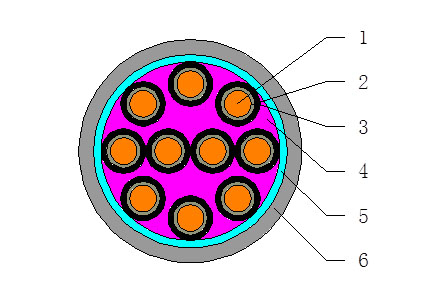

1-导体2-耐火层3-绝缘4-填充5-包带6-外护套
图2额定电压450/750V（0.6/1kV）耐火控制电缆

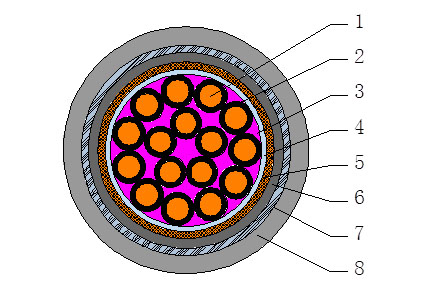

1-导体2-绝缘3-填充4-包带5-内衬层6-钢丝缠绕铠装层7-外护套
图3额定电压450/750V（0.6/1kV）钢丝缠绕铠装型控制电缆

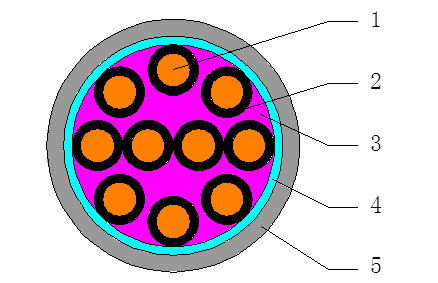

1-导体2-绝缘3-填充4-包带5-外护套
